气动执行机构92/93系列

Bray博雷阀门气动执行器 S92双作用/S93单作用

技术规格

Bray博雷阀门气动执行机构 – 92/93系列

特点和优势

输出扭矩高达44,130 in-lb (4,986 Nm)

Bray博雷阀门92系列直接传动和93系列弹簧复位气动执行机构的生产融入了造型、强度、紧凑和简洁等设计元素。

卓越设计和精密制造生产出模块化产品线，从而降低了整体尺寸要求并节约了成本。此外，所有博雷配件均完全模块化并可直接安装到执行机构，从而降低了成本且灵活高效。

Bray博雷阀门92/93系列执行机构为齿条和齿轮式对置活塞执行机构，可提供两个版本：双动可旋转90°、135°和180°，弹簧复位可旋转90°。

Bray博雷阀门92/93系列执行机构主要适用于气动操作，最大压力高达140 psig (10巴)，温度范围为-4°F至200°F (-20°C至93°C)。

所有双动和弹簧复位装置均适用于开/关和限流应用。作为一个选项，也可提供由其他介质（如液压油或水）驱动的执行机构。

Bray博雷阀门92/93系列是完全封闭和独立的。其具备的各种特点能减少维护，使拆卸和安装更为安全和简便。

• 两个独立的可调行程止动螺丝和输出轴上的凸轮可精确地双向调整90°回转阀门在开启和关闭位置上的移动 (+5°至-5° 限位调整)
• 整体端口
• 标准装置采用阳极氧化铝阀体并带有聚酯涂层阀盖
• 适用于腐蚀性环境的特种涂层和材料
• NAMUR配件兼容性

直接安装

Bray博雷阀门执行机构符合ISO 5211尺寸标准，可直接安装在博雷阀门上，不需要使用外部连接。现场安装简单，可最大限度地减少偏差，并减少阀门和执行机构之间污染物的聚集。

Bray博雷阀门92/93系列气动执行器安装说明：
这些说明适用于 Bray S92/93 气动阀门执行器的安装

• 验证阀门和执行器是否都位于之前的相同仓位（均持仓或平仓）将执行器安装到阀门上。
• 在内部涂上一层轻薄的润滑脂执行器输出孔，然后安装致动器阀门。这将使执行器更容易即使经过多年的使用，也从阀杆上取下。

• 如果需要阀杆适配器来匹配执行器输出孔径到阀杆上，涂上轻薄的涂层润滑脂到阀杆适配器的内部以及执行器输出孔内。

•某些阀杆适配器是由多个组件。这些套件可能包含外观良好的垫片像阀杆适配器，但设计用于保持阀杆
在执行器操作期间将适配器固定到位。验证是否安装了所有阀杆适配器和垫片在正确的位置和顺序。

• 如果使用键控杆适配器，则必须握住键在键槽中，这样它就不会在松动时工作执行器的操作。密钥可以由几种方法中的任何一种：如果阀杆高度与执行器输出孔，使用适合全长的键的键槽。在将钥匙粘在适配器上之前安装在执行器中。在钥匙被后打动钥匙槽的末端使用冲头或凿子安装在轴中。

• 如果使用安装螺柱代替螺栓，则螺纹螺柱在放置之前完全插入致动器阀门上的执行器。这确保了实现了连接的强度。
• 当安装螺栓只有手指紧固时，循环执行器完全打开和完全关闭，以验证是否正确对准阀门。
• 拧紧对角线中的安装螺栓或螺母在螺栓中均匀分布应力的图案。

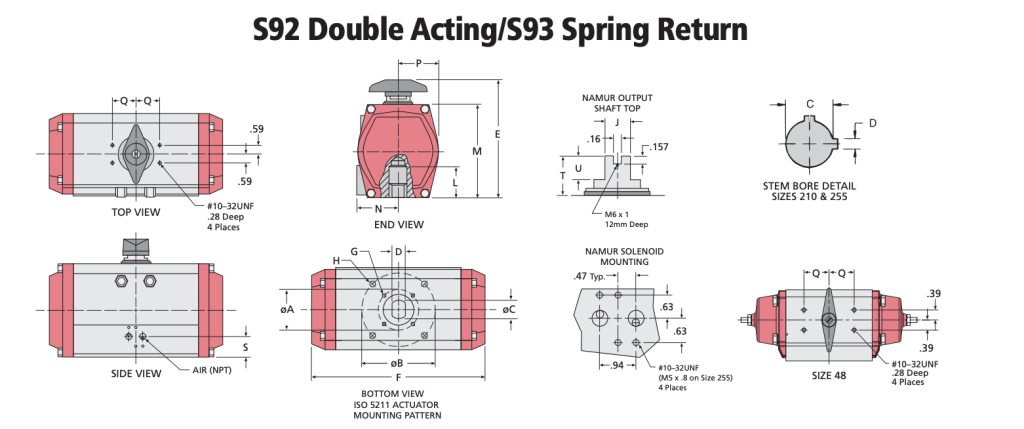

Bray博雷S92 双作用/S93 弹簧复位气动执行器

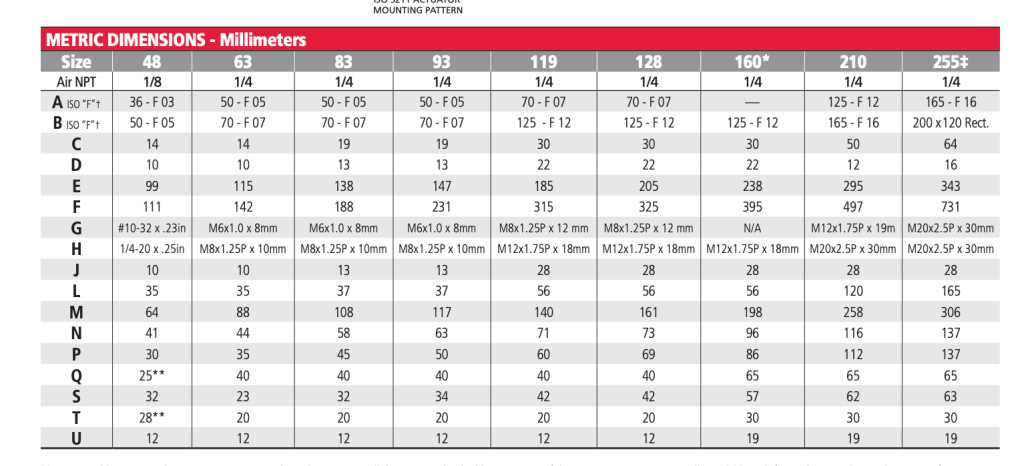

注意：双作用和弹簧复位执行器具有相同的整体尺寸。尺寸为 48 的双作用执行器可选配 F 尺寸为 102mm 的平端盖†ISO“F”表示安装法兰钻孔图案。

• 尺寸 160A 的尺寸在表中。尺寸 160B（键控阀杆版本）的 C 尺寸为 35mm，D 尺寸为 10mm
  ‡ 尺寸 255A 的尺寸见表。尺寸 255B 执行器的 C 尺寸为 76mm，D 尺寸为 19mm
  ** 使用 NAMUR 顶板时，48 号尺寸的 Q 尺寸为 40mm，T 尺寸为 20mm。
