Bray博雷阀门32/33系列衬胶蝶阀
技术规格
| 尺寸范围 NPS 22至36 / DN 550至900 | 阀体材料 铸铁、球墨铸铁、碳钢、不锈钢 |
| 温度范围 -20°F至250°F（-29°C至121°C） | 阀杆材料 不锈钢、双相不锈钢、超级奥氏体不锈钢、莫乃尔合金 |
| 最大允许操作压力 32系列：75 psi (5巴) 33系列：150 psi (10巴) | 阀座材料 EPDM、BUNA-N、FKM* |
| 密封等级 双向气泡级密封 | 阀板材料 尼龙11涂层球墨铸铁、镍铝青铜、不锈钢、 双相不锈钢、超奥氏体不锈钢、Hastelloy®、莫乃尔合金 |
| 阀体类型 对夹 | 法兰钻孔 ASME B16.1 125级、 ASME B16.5 150级、 ASME B16.47 |
| 测试标准 MSS SP-61、API 598、EN 12266-1 | 认证 ABS、ATEX、必维国际检验集团、DNV、NSF 61/372、PED、PE(S)R、SIL |
| 结构长度 API 609 A类、EN 558 20系列 | 应用 废水、海水、水、其他液体和气体 |

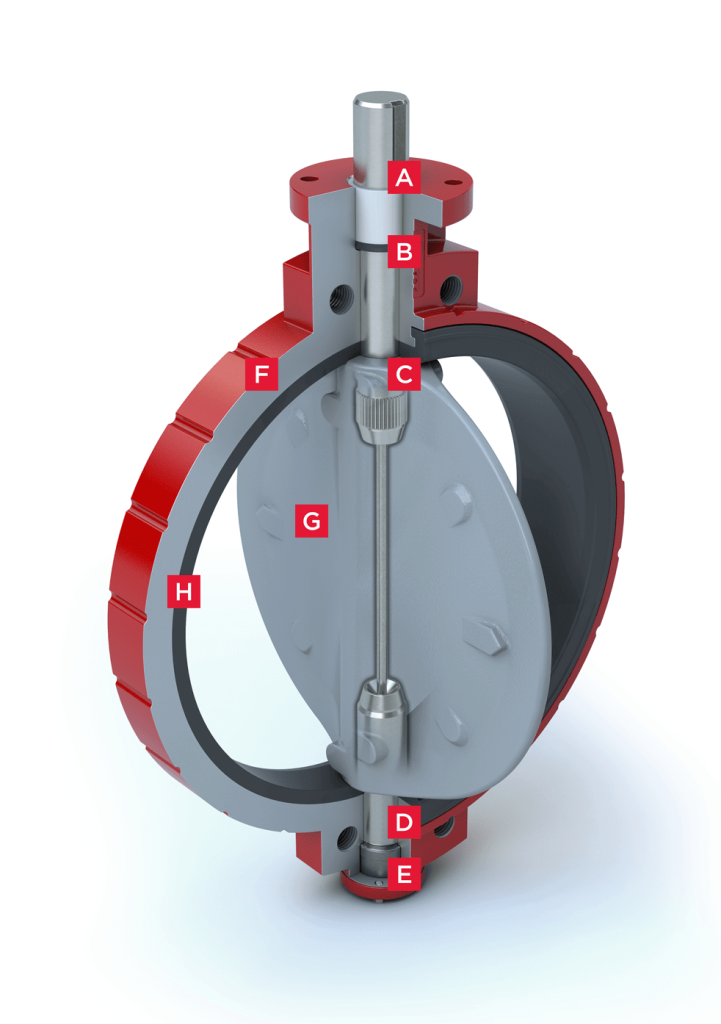

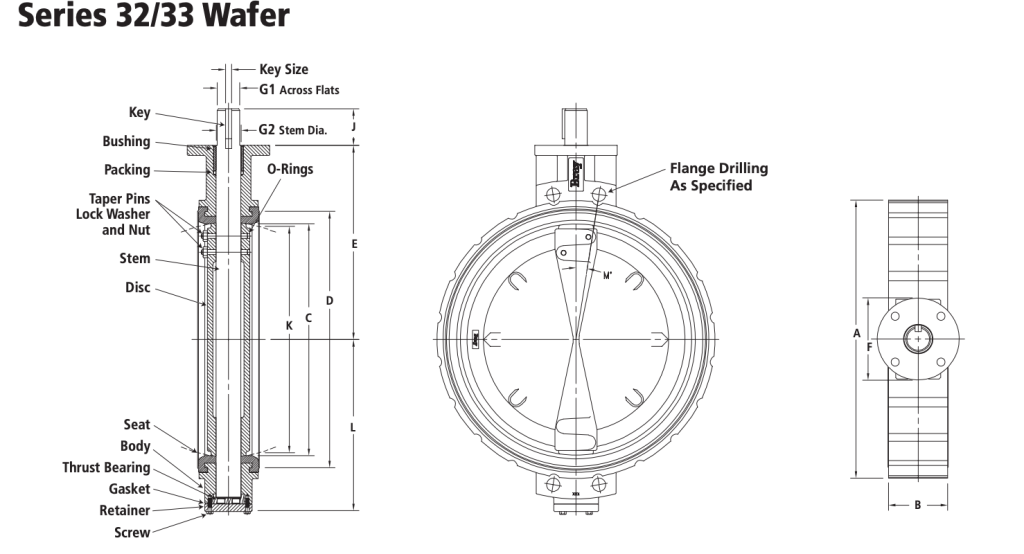

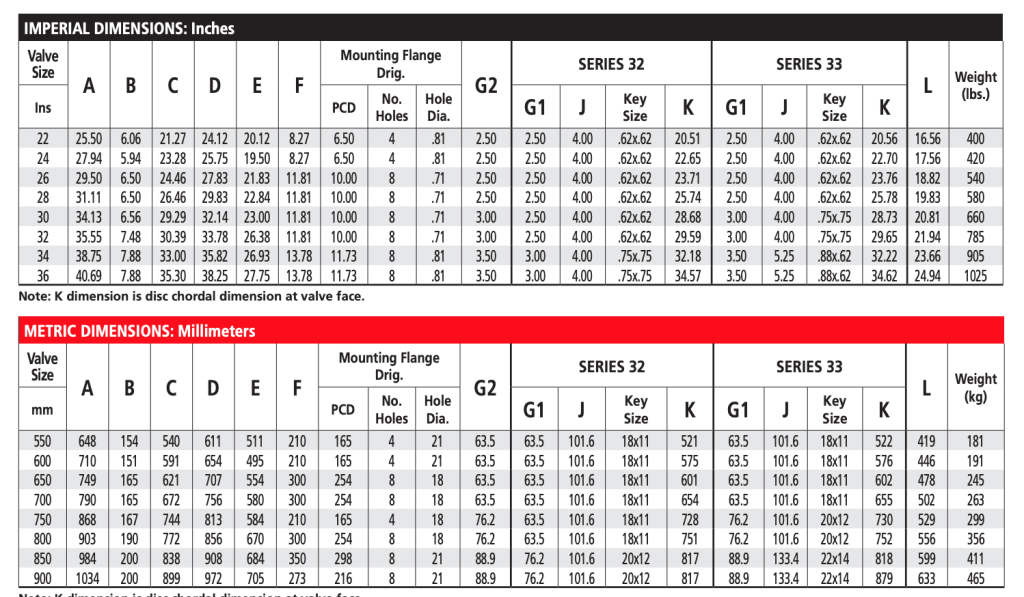

Bray博雷阀门32/33系列衬胶蝶阀特点和优势
Bray博雷阀门32/33系列衬胶蝶阀具有小型博雷阀门的许多特点和优势，例如高Cv值、暴露于管道介质的部件尽可能少、高可靠性以及久经验证的长使用寿命。
- A. 防吹出阀杆：安装在机加工阀杆槽和填料压盖台阶间的卡簧在发生内部阀杆故障（可能性很小）时能将阀杆完全保留。
- B. 可调节填料系统：支持在不移除手操器或电力执行机构的前提下对阀杆填料进行现场调整。先进的自调节式V型阀杆填料防止外部物质进入上阀杆孔。
- C. 主密封和二级密封：这些阀杆填料可以防止管道介质接触到阀杆或阀体。主密封是通过与阀板毂的模压阀座平板进行干扰拟合来实现的。二次密封则是通过比阀座阀杆洞直径更大的阀杆直径来实现。
- D. 阀杆轴承：利用上下厚壁套筒轴承吸收执行机构的侧推力，最大限度地减少轴承摩擦扭矩。
- E. 垂直推力轴承：铜制垂直推力轴承可消除由阀杆和阀板重量造成的阀板位移。
- F. 阀体：全法兰式单体设计 所有阀体均按照ASME 125/150、PN10、PN16或其他国际法兰标准进行钻孔。也可提供对夹式阀体。
- G. 阀板：高强度阀板首先经过铸造，然后对密封唇口进行球形机械加工，继而进行手工抛光或对阀板整体进行尼龙11涂层覆盖。对称的阀板形态提升通用的流量系数值，减少涡流，并增强压力恢复。
- H. 阀座：可Bray博雷阀门更换舌槽粘接式阀座与阀体保留方法是行业中最先进的设计。配备模压O型圈，无需使用法兰垫片。阀座将阀门阀体和阀杆与管道介质隔离开，专为配合滑套法兰或焊颈法兰密封而设计。
Bray博雷阀门32/33系列衬胶蝶阀阀门类型：
Bray博雷系列 32 或系列 33 晶圆或经批准相同。
阀体：
• 应为一体式晶圆设计。
• 每个国际法兰的法兰孔钻孔指定的标准。
• 无腐蚀性衬套和自调节阀杆应提供印章。不得进行现场调整对于保持最佳磁场是必要的性能。
阀板：
• 金属圆盘上的圆盘边缘和轮毂应为球面加工和手工抛光最小扭矩和最大密封能力。
阀杆：
• 应为一体式设计
• 圆盘到阀杆的连接应为内部连接连接设计，无泄漏路径圆盘到阀杆连接。外部圆盘-图腾连接，如圆盘螺钉或销不允许。
• 阀杆应配备防吹出阀杆固定系统可确保完全保留内部词干的不太可能发生的事件中的词干失败
阀座：
• 应为带主阀座的榫槽阀座轮毂密封件和模制法兰 O 形圈适用于焊接颈和滑入式法兰。
•座椅应完全封装身体将其与管路介质隔离，无法兰必须使用垫圈。
测试：
• 阀门应测试至额定值的110%压力。
认证：
• 电子工程技术认证
• NSF/ANSI 61-2008 认证（饮用水）
• SIL 认证
• 美国职业安全认证
• 必维国际检验集团认证
• 密度网络
压力等级：
阀门应额定在压力下进行气密关闭
评级如下所示。
双向服务
（下游法兰和圆盘处于关闭状态）
位置）：
全弹性阀座 32 系列阀
（带标准光盘）：
• 22“-36” （550毫米-900毫米） 75 磅/平方英寸（5.2 巴）
全弹性阀座 33 系列阀
（带标准光盘）：
• 22“-36” （550毫米-900毫米） 150 磅/平方英寸（10.3 巴）
