Bray博雷35F系列衬胶蝶阀
技术规格
| 尺寸范围 NPS 32至60 / DN 800至1500 | 阀体材料 铸铁、球墨铸铁、Hastelloy® |
| 温度范围 -20°F至250°F (-29°F至121°C) | 阀杆材料 不锈钢 |
| 最大许用操作压力 75 psi（5巴） | 阀座材料 粘接EPDM、粘接BUNA-N |
| 密封等级 双向气泡级密封 | 阀板材料 双相不锈钢、超奥氏体不锈钢、Hastelloy® |
| 阀体类型 全法兰式 | 法兰钻孔 ASME B16.1 125级、ASME B16.5 150级、ASME B16.47、 EN 1092 PN10、16 |
| 测试标准 MSS SP-61、API 598、EN 12266-1 | 认证 ATEX、NSF 61/372、PED、PE(S)R、SIL |
| 应用 FGD、矿业、海水 |
特点和优势
Bray博雷35F系列大直径衬胶蝶阀专为高氯化物应用而设计。博雷精选阀门材料，采用独特设计，在不牺牲系统效率的前提下优化性能。35F系列阀门以轻量化设计提供坚实的可靠性。
Bray博雷阀门35F系列阀门类型：
博雷系列35F双法兰或批准相同。

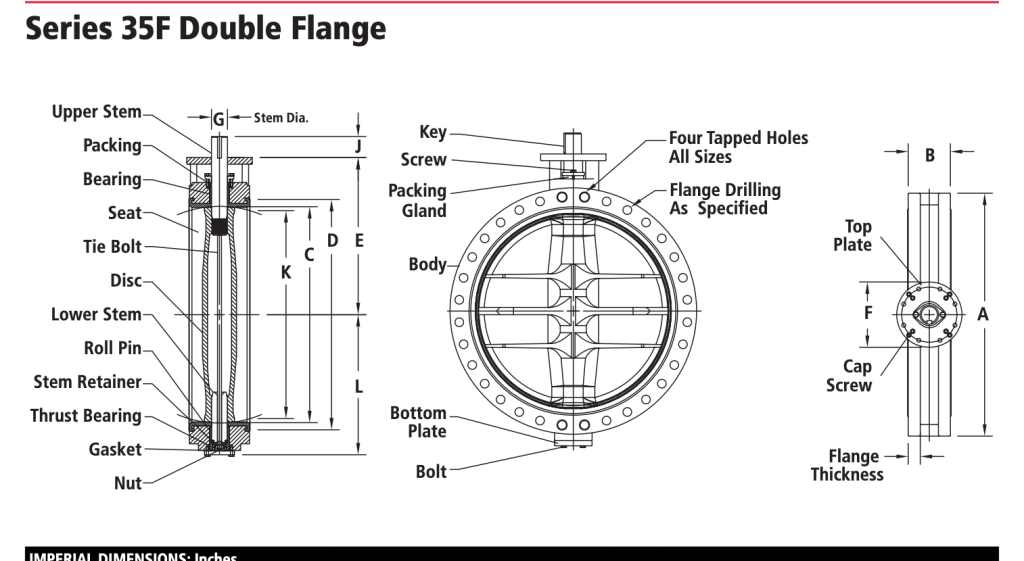

阀体：
• 应为一体式双法兰设计。
• 每个国际法兰的法兰孔钻孔指定的标准。
• 上下配有青铜阀杆轴承吸收执行器侧推力和将摩擦扭矩降至最低。
• 配备外部可调节阀杆允许包装调整的包装系统无需卸下执行器。
碟片：
• 金属圆盘上的圆盘边缘和轮毂应为球面加工和手工抛光最小扭矩和最大密封能力。
茎：
• 应为一体式设计
• 圆盘到阀杆的连接应为内部连接连接设计，无泄漏路径圆盘到阀杆连接。外部圆盘到阀杆圆盘螺钉或销钉等连接不允许。
• 阀杆应配备防吹出阀杆固定系统可确保完全保留内部词干的不太可能发生的事件中的词干失败。
阀座：
• 应为带主阀座的榫槽阀座轮毂密封件和模制法兰 O 形圈适用于焊接颈和滑入式法兰。
•座椅应完全封装身体将其与管路介质隔离，无法兰必须使用垫圈。
测试：
• 阀门应测试至额定值的110%压力。
压力等级：
阀门应额定在压力下进行气密关闭评级如下所示。
双向服务
（下游法兰和圆盘处于关闭状态）
位置）：
全弹性阀座 35F 系列：
• 32 英寸 – 60 英寸 （800 毫米-1500 毫米） 75 磅/平方英寸（5.2 巴）
死胡同服务
（闭合时无下游法兰和圆盘
位置）：
所有 35F 系列阀门：
• 32 英寸 – 60 英寸 （800毫米-1500 毫米） 30 磅/平方英寸 （2.1巴）
认证：
• 电子工程技术认证
• NSF/ANSI 61-2008 认证（饮用水）
• SIL 认证
