三段式球阀Triad系列

Bray博雷三段式球阀Triad系列

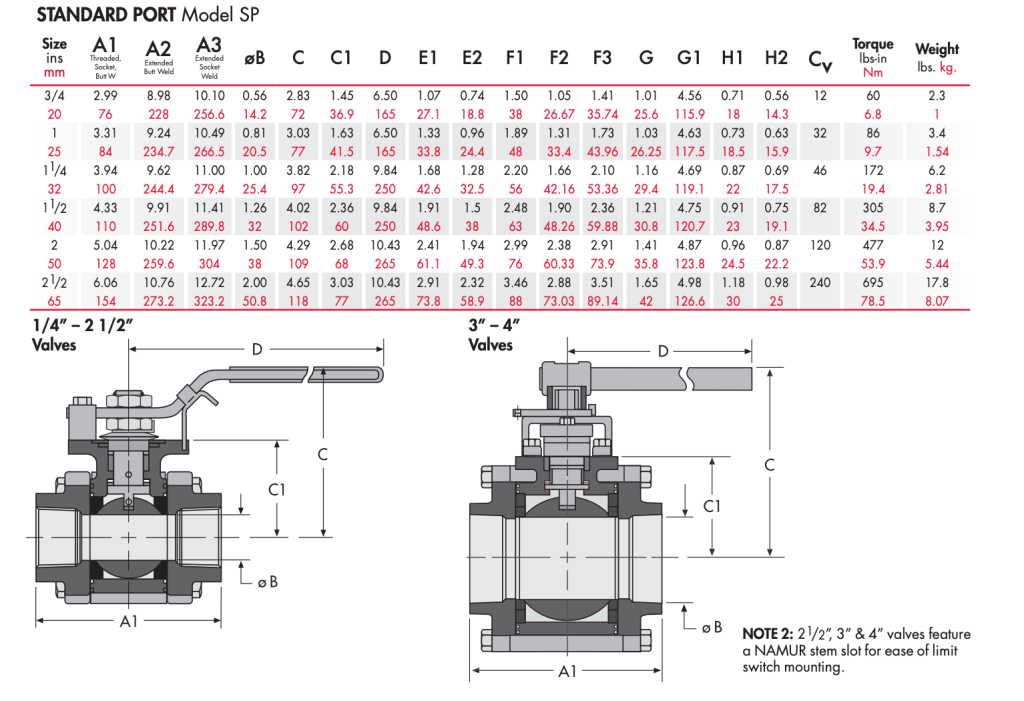

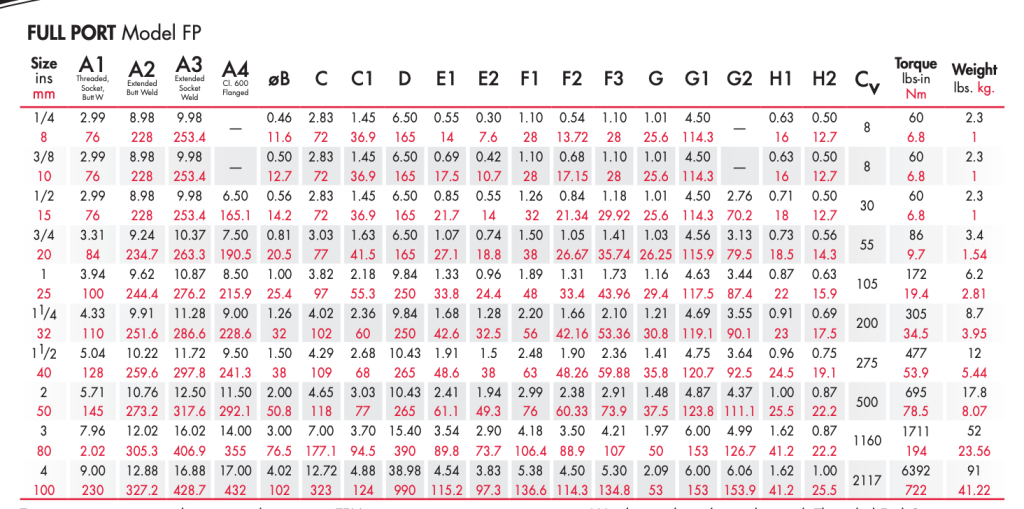

技术规格

Bray博雷三段式球阀Triad系列特点和优势

Bray博雷为能提供Flow-Tek Triad系列3段式球阀而引以为荣，该系列球阀具有动负载阀杆填料和冗余阀杆填料设计。这类坚固耐用的高压三段式阀门适用于加工、恶劣工况、高温和高循环应用，可提供全通径和标准端口型号。
巧妙的阀杆组装：Flow-Tek生产重载、高质量阀杆，阀杆通过双“D”形式与阀球和操作装置连接。所有Flow-Tek阀杆均具有防内部进入和吹出功能，能最大限度地保证安全。Triad系列2 1/2″ 通径阀门具有坚固的大直径阀杆，后者带有动负载、自调整主密封和二级密封。通过采用Belleville垫圈，阀杆填料可自动调整，以补偿温度变化和正常磨损。阀杆组装通过一个鞍形锁紧垫圈固定，防止在高循环自动化应用中阀杆螺母发生松脱。
阀杆填料：主密封由50%不锈钢和50% PTFE材质的止推垫圈以及PEEK止推垫圈保护装置组成。可调阀杆填料和另外一个PEEK填料保护装置在阀杆和阀体之间形成多重二级密封。阀杆填料由石墨组成，可提供防火安全保护和极高的寿命周期。这种双重阀杆填料设计是Flow-Tek的独家技术。
防静电保护：riad系列防静电保护阀门具有标配的防静电接地装置。这类装置可确保阀球、阀杆和阀体之间的电气连续性，从而避免静电电荷在阀内部产生火花。
阀杆设计适用于3″和4″阀门：阀杆由阀体和压盖导引，确保在高扭矩工况下也能平稳运行。填料压盖可调，所有阀杆均经过抛光以减少扭矩。可选择增加Belleville垫圈用于自调整动负载。
双重阀体阀杆填料：Flow-Tek的Triad系列阀门采用双重阀体密封系统，可提供更多外部泄漏保护。内部主密封为TFM材料。二级密封为石墨。采用TFM作为内部密封可最大限度地减少工艺介质的颜色污染。两种阀体阀杆填料均被安全地固定在阀体上经过机加工的槽内。这些槽可减少密封移动和冷流。因此，即使在极端条件下，也能保持压缩稳定。
安全安装：Triad系列有一个独特的标配特色，即具有一个整体铸造的上法兰，可确保强制性的执行机构安装。该执行机构安装垫片避免了高循环或连续负载应用中执行机构不必要的移动。在阀门处于满负荷压力条件下，可轻易而安全地拆卸执行机构装置。执行机构安装垫片符合ISO 5211螺栓连接模式标准。此外，安装垫片还便于现场组装Flow-Tek的介质防漏装置。这种装置与双重阀体阀杆填料相结合，使其成为适用于无排放恶劣工况、高温和半低温以及高循环应用的理想阀门。
阀座选择：广泛的阀座材料选择，可满足大多数应用的需要。标配阀座为TFM 1600材料，除了具有PTFE的优异耐化学性以外，还可降低孔隙度和渗透率、提高温度范围并降低阀门扭矩。可选材料包括RPTFE、不锈钢/PTFE (50/50)、UHMWPE、初级形态PTFE、PEEK、Tek-Fil® (碳/石墨填充 TFM)、全金属阀座和腔体填料。PEEK阀座具有承受高压/高温的能力。Tek-Fil阀座在高温、高循环和蒸汽工况应用中具有更小的扭矩。

Bray博雷三段式球阀Triad系列设计
该阀门的设计特点包括三件式结构，无需特殊工具即可轻松维护。这些阀门具有“自由浮动”球。球不是固定的，而是自由的随管线压力移动。由于此功能，这些阀门能够在任一方向流动的情况下紧密关闭无论阀门在管路中的位置如何。下游阀座，与封闭式加压侧相对阀门，必须承载管路对球施加的载荷，而上游阀座承受的负载或磨损很小。把管道中端到端的阀门将增加有用的阀座通过将座椅磨损划分到两个座椅之间来生活。

Bray博雷三段式球阀Triad系列螺纹阀的安装
阀门可以在不使用接头或与从主体上取下端盖。建议使用螺纹密封胶;仅在拧紧的阀端应用扳手。不要通过向相反的端盖或其他端盖施加扭矩来拧紧阀门组件。使用阀体、手柄拧紧或相反的端盖会严重损坏阀门;使用第二个端盖和管道上的扳手以避免应用通过螺栓连接向车身扭矩。在某些应用中，螺纹阀可能是背焊的。按照焊接端阀的说明拆卸。确认端盖螺栓孔与主体对齐两端有螺丝孔，端盖平行并在重新组装之前正确间隔以适合阀体或背焊。请勿使用阀体螺钉将管端拉在一起或对齐。

Bray博雷三段式球阀Triad系列加长焊接端阀的安装
确保实施与所用材料兼容的适当焊接程序。具有 3 英寸或更长延长焊接端的对焊阀安装焊接不需要拆卸。只需确保球处于完全打开位置，然后执行正常的焊接程序，使用阀体的小心温度不超过 200°F。

Bray博雷三段式球阀Triad系列焊接端阀门的安装（FPISP2000、FPISP3000 系列）
确保实施与所用材料兼容的适当焊接程序。
在两个端盖上的四个点处将阀门粘焊到管道上。
当阀门处于打开位置时，（阀门处于打开位置当手柄平行于阀门和管道的轴线时），松开所有车身螺栓，将车身取出。
将手柄置于半打开位置以协助拆卸座椅和车身垫圈。
在关闭位置转动手柄并取出球。
将所有卸下的部件放在干净安全的地方。
更换主体和所有螺栓并稍微拧紧。这操作非常重要，使主体和端盖保持完全平行，从而防止在焊接后的车身接头。将两个端盖焊接到管道上。冷却时，清洁端盖，将阀门转到关闭位置并更换球。将阀门转入打开位置并更换阀座和车身垫圈。
将主体放置在两个端部连接之间;然后全部替换螺栓并牢固拧紧。

Bray博雷三段式球阀Triad系列短期和长期存储
短期存储：
短期存储定义为产品的存储和用于项目建设的设备周期为一到三个月。短期存储必须是以以下受控方式进行：
1.阀门必须密闭、清洁、干燥地存环境。
2.球阀应存放在全开位置保护球和座椅。
3.球阀应保留在原装运输中容器并放置在木托盘或其他托盘上合适的材料。末端保护器应保留在阀端防止污垢进入，并被移除仅在安装时。
长期储存
长期储存被定义为产品和//的储存或超过 3 个月的设备。长期的存储必须以受控方式进行，因为遵循：
1.阀门必须密闭、清洁、干燥地存放环境。
2.球阀应存放在全开位置保护球和座椅。
3.球阀应保留在原装运输容器并放置在木托盘或其他托盘上合适的材料。末端保护器应保留在阀端防止污垢进入，并被移除仅在安装时。
4.应定期检查阀门，以确保上述条件保持不变。这些是阀门储存的一般准则。请咨询有关特定要求的信息，请向博雷阀门工厂索取。

Bray博雷三段式球阀Triad系列安全摘要

1.完整阅读并理解所有说明在开始安装或维护之前提供。
2.按照所有说明进行操作，使用正确的工作工具。
3.在安装此设备之前，请确认它是适用于预期的服务。标识标签描述允许的最大服务条件对于本产品。
4.确保安装受到适当的保护压力控制和安全装置，确保不超过可接受的限制。
5.确认管路压力已移除，并且阀门内没有压力滞留开始服务。不要尝试删除任何确认前的包装组件或其他配件这种压力已经完全消除！
6.不要在没有适当工具的情况下开始服务工作，并且防护安全措施。
7.工作区域应无障碍物和其他安全隐患
