Bray博雷阀门39系列陶瓷带衬蝶阀
技术规格
| 尺寸范围 NPS 2至20 / DN 50至500 | 阀体材料 球墨铸铁、不锈钢 |
| 温度范围 -20°F至300°F（-29°C至150°C） | 阀杆材料 17-4PH不锈钢 |
| 最大允许操作压力 230 psi（16巴） | 衬里材料 陶瓷（烧结碳化硅）超量金属碳化、铬铁合金 |
| 阀板材料 铬钼钢（硬化）、PSZ陶瓷（部分稳定氧化锆） | 阀体类型 对夹、法兰式长阀体 |
| 设计标准 ASME B16.34 | 法兰钻孔 ASME B16.5 150级 |
| 测试标准 API 598 | 认证 TR CU、UA TR |
| 结构长度 制造商标准 | 应用 高耐磨、浆料控制 |
特点和优势
Bray博雷阀门39系列陶瓷内衬浆料控制阀采用坚固稳健的设计，旨在耐受最苛刻的工况环境，包括浆料、侵蚀性、腐蚀性与结垢应用。美国博雷39系列阀门采用经久耐用的高级耐磨材料制成，如烧结碳化硅陶瓷或铬钼铁。这些耐用的阀门提供了市场上质量最高、综合成本最低的浆料控制超值解决方案，从而提升了产品的可靠性与性能。

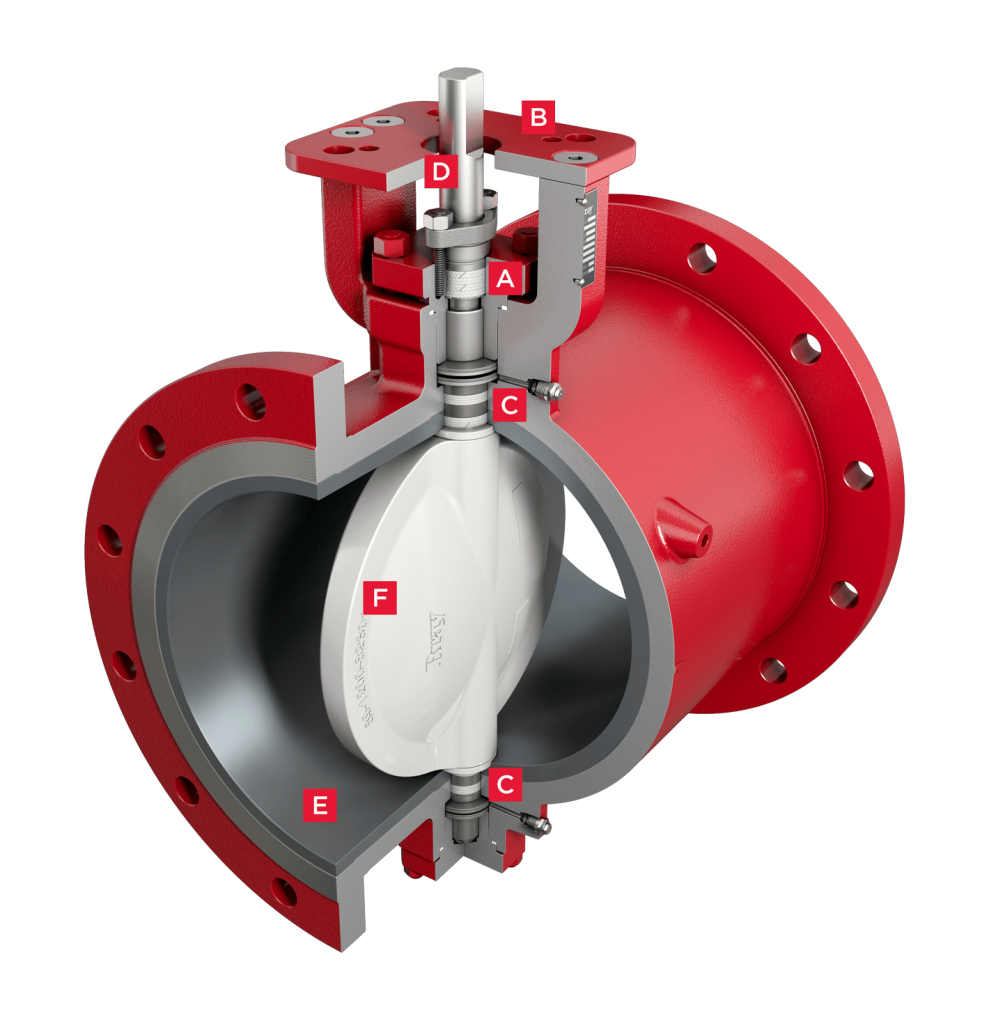

- A. 可调节填料：易于接触阀杆填料，无需拆卸执行机构。
- B. 直接安装执行机构：所有尺寸均采用一体式高强度17-4PH不锈钢材质。博雷的双D型阀杆设计和ISO 5211顶板允许直接安装博雷执行机构，从而减少封装复杂性。博雷官网。
- C. 专门设计的阀杆轴承：上阀杆轴承采用316不锈钢外壳和TFE/玻璃内衬，下阀杆轴承则采用PSZ陶瓷材料，提供优异的抗腐蚀性和抗变形性（因机械负荷和高温而导致）。
- D. 防吹出阀杆：安装了一个卡簧系统，以确保万一发生内部阀杆故障时能够完全保持阀杆的固定状态。博雷阀门官网。
- E. 陶瓷内衬：钻石研磨内衬采用碳化硅陶瓷制成，具有高硬度等级。在大多数应用中，内衬的使用寿命将会比耐磨的单偏心阀板更长。此款设计经久耐用并最大限度地降低了维护成本，因为仅有少数零件需要维护。
- F. 设计控制：Bray博雷39系列为控制阀，其阀板不具备密封性能。阀板设计旨在最大化流量，并提供材料选项以最大限度地减少磨损。实际上，该阀门可以进行360度旋转。
阀门类型：
Bray博雷系列39L晶圆或系列39L长体双法兰设计或批准相同。
Bray博雷阀门39系列陶瓷带衬蝶阀阀体：
• 应为单片或双层晶圆法兰设计。
• 尺寸 2“-6” （50mm-150mm）紧凑的晶圆风格
• 尺寸 8“-20” 9200mm-500mm）应为长体双法兰风格。
• 材料应为球墨铸铁或不锈钢。
• 法兰孔钻削国际法兰标准指定。
• 外接有可调节阀杆填料系统允许包装调整无需拆卸执行器
• 应向该机构提供底座插头和盖子提供调整位置的方法圆盘以确保适当的间隙的两个圆柱形陶瓷 （PSZ）枢纽。
Bray博雷阀门39系列陶瓷带衬蝶阀阀板：
• 应为单偏移设计
• 材料应为铬-莫利铁或PSZ（部分稳定）氧化锆）陶瓷。
• 圆盘应为 360º 摆动通过设计，没有座位陶瓷衬里。
• 圆盘应由以下人员固定到位两个圆柱形陶瓷 （PSZ） 轮具有最小的间隙圆盘并充当运行表面用于光盘。Bray博雷阀门39系列陶瓷带衬蝶阀阀杆：
• 应为一体式设计。
• 材料应为17-4PH不锈钢钢。
• 圆盘与阀杆的连接应为内部六角双“D”设计，中没有可能的泄漏路径圆盘到阀杆连接。外部圆盘到阀杆连接，例如不允许使用圆盘螺钉或销钉。
• 应提供井喷防阀杆保持系确保阀杆完全保留在不太可能发生的内部事件中阀杆失效。
Bray博雷阀门39系列陶瓷带衬蝶阀陶瓷衬垫：
•座椅应粘合到身体和完全封装身体将其与线隔离媒体。
• 材料应为 S-碳化硅（烧结）碳化硅）陶瓷。
